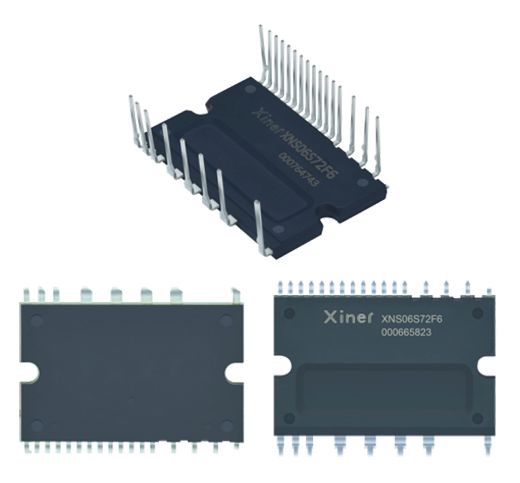

芯能DIP25完全兼容某進口品牌Super Mini系列IPM，直接采用塑料做熱接口帶來高性價比。該封裝電流規格齊全，便于客戶系列化產品的設計。目前該產品已經廣泛應用于伺服驅動器、變頻器、電梯門機、變頻空調等市場。
DIP25 IPM特點和優勢
| 產品型號 |
電壓 (V) |
電流 (A) |
絕緣耐壓 (KV) |
優化 開關 （KHz） |
器件 |
推薦功率 (W) |
熱接口 |
自舉 二極管 |
欠壓 保護 |
過流 保護 |
溫度 輸出 |
互鎖 |
RDS(on)(Typ) (Ω) |
VF (Typ) (V) |
Rth (j-c)(Max) (℃/W) |
|
VCE (SAT)(Typ) (V) |
|||||||||||||||
| XNS06S72F6 | 600 | 6 | 1.5 | 20 | IGBT | 400 | 塑料 | 是 | 是 | 是 | NTC | 是 | 2 | 1.5 | 5.3 |
| XNS08S72F6 | 600 | 8 | 1.5 | 20 | IGBT | 800 | 塑料 | 是 | 是 | 是 | NTC | 是 | 1.8 | 1.7 | 5 |
| XNS06S73E6 | 600 | 6 | 1.5 | 20 | IGBT | 600 | DBC | 是 | 是 | 是 | VOT | 否 | 2.1 | 1.4 | 3.5 |
| XNS10S73E6 | 600 | 10 | 1.5 | 20 | IGBT | 1000 | DBC | 是 | 是 | 是 | VOT | 否 | 1.9 | 1.7 | 3.1 |
| XNS15S73E6 | 600 | 15 | 1.5 | 20 | IGBT | 1500 | DBC | 是 | 是 | 是 | VOT | 否 | 1.7 | 2 | 2 |
| XNS20S73E6 | 600 | 20 | 1.5 | 20 | IGBT | 2000 | DBC | 是 | 是 | 是 | VOT | 否 | 1.8 | 1.5 | 1.9 |
| XNS30S73E6 | 600 | 30 | 1.5 | 20 | IGBT | 3000 | DBC | 是 | 是 | 是 | VOT | 否 | 2 | 2.1 | 1.5 |
變頻器.png)
伺服電機風機.png)
工業風機
水泵.png)
變頻空調
電梯門機控制器
